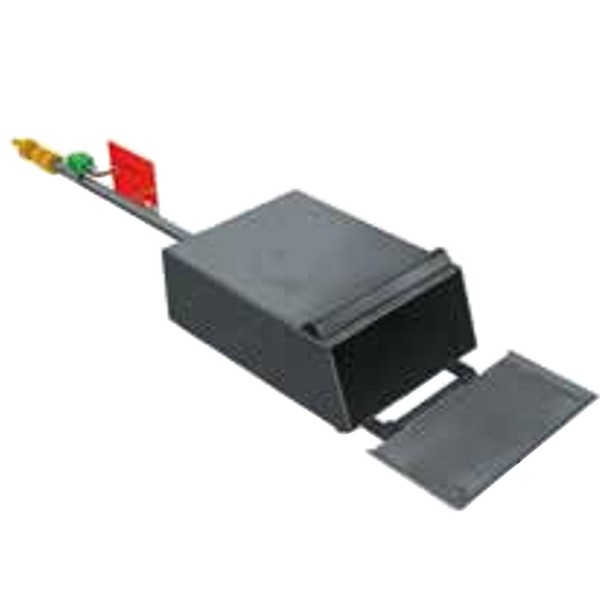

Caisson de trempe méthode III pour le four ME 20 13 avec sonde de température en option
Caissons de mise sous gaz de protection avec couvercle pivotant restant dans le four.

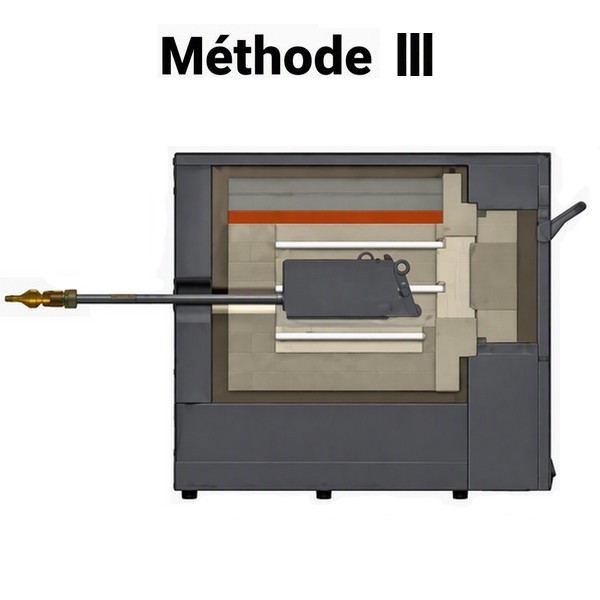

Fonctionnement permanent avec caissons de mise sous gaz de protection à couvercle pivotant
En cas de traitements thermiques consécutifs de pièces individuelles sous gaz neutre, il est conseillé d’utiliser un caisson de mise sous gaz qui reste dans le four. Pour un chargement aisé du caisson, celui-ci est équipé d’un couvercle rabattable ouvrant sur le devant. Le couvercle se ferme sans plan de joint aligné sur la face avant inclinée du caisson. Une consommation de gaz plus importante est à prévoir par rapport aux caissons amovibles. La conduite d‘alimentation en gaz passe par un trou débouchant situé en face arrière du four.
Pour charger la pièce à l‘intérieur du caisson, ce dernier s‘ouvre à l‘aide d‘un crochet de traction. Le caisson est balayé en permanence avec des gaz protecteurs ou réactifs, tel que l‘argon, l‘azote ou l‘azote hydrogéné (95/5). Le gaz protecteur est évacué par le couvercle en raison d‘une légère surpression générée dans le caisson.
Une fois le traitement thermique terminé, le caisson s'ouvre avec un crochet de traction pour retirer la pièce.
Un thermocouple de charge flexible de type K peut être intégré en option dans le caisson afin de mesurer la température au plus près des pièces traitées. Pour une surveillance optimale du procédé, nous recommandons l'utilisation d'un afficheur numérique ou d'un enregistreur de température.
Equipement standard
- Température maximale : 1100°C
- Caisson de mise sous gaz avec couvercle amovible
- Fermeture du couvercle par son propre poids
- Poignée de manutention sur le couvercle
- Alimentation en gaz protecteur avec raccord rapide
- Tuyauterie d'entrée et de sortie du gaz traversant la façade du four
- Construction en acier réfractaire AISI 314 / 1.4841
- Compatible avec l'argon, l'azote et le Formiergaz (95 % N₂ / 5 % H₂)
- Thermocouple de charge type K disponible en option
