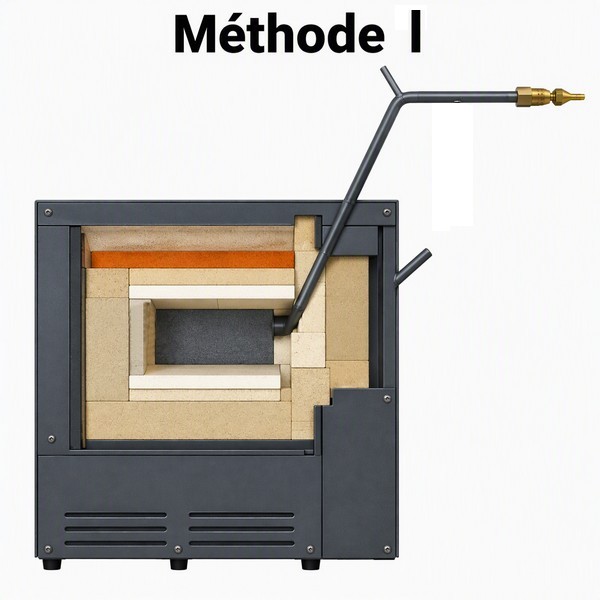

Caisson de trempe méthode I pour le four ME 30/13 avec sonde de température en option

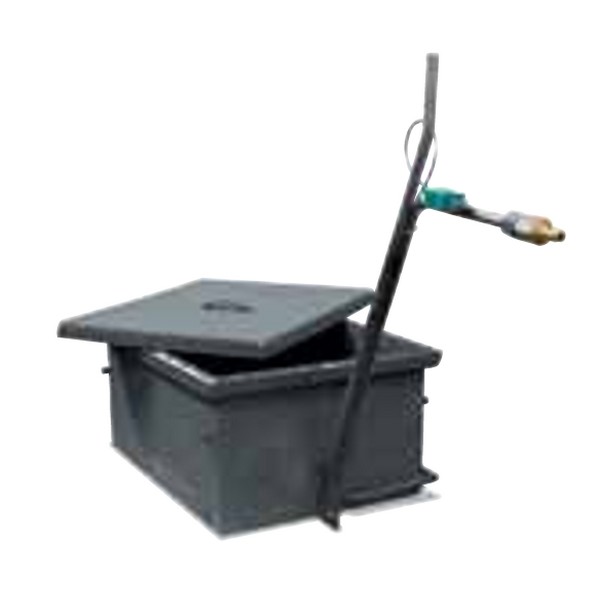

Caisson de traitement thermique sous gaz protecteur
Les caissons de traitement sous gaz protecteur sont spécialement conçus pour le traitement thermique de petites quantités de pièces nécessitant une protection efficace contre l'oxydation. Ils conviennent particulièrement aux applications devant être suivies d'une trempe rapide dans l'huile ou dans l'eau.
Le chargement s'effectue par le dessus grâce à un couvercle amovible. L'étanchéité du caisson est assurée par un joint profilé intégrant une fibre céramique haute température sur tout le périmètre supérieur. Cette conception permet de maintenir une atmosphère protectrice stable durant l'ensemble du cycle thermique.
Les caissons sont fabriqués en alliage réfractaire AISI 314 (matériau n° 1.4841 selon DIN) et peuvent être utilisés jusqu'à une température maximale de 1100°C. Ils sont adaptés à l'utilisation de gaz protecteurs non combustibles et de gaz réactifs tels que l'argon, l'azote ou encore le gaz de formation (Formiergaz : 95 % N₂ + 5 % H₂).
Mise en oeuvre
Après chargement des pièces, le caisson doit être fermé puis purgé au gaz protecteur à l'extérieur du four. Il est ensuite introduit dans le four préchauffé. Une fois l'atmosphère protectrice établie, le débit de gaz peut être réduit pendant le traitement thermique.
À la fin du cycle, le caisson est retiré du four afin de permettre l'extraction rapide des pièces et leur immersion immédiate dans le milieu de trempe approprié. Pour faciliter cette opération, il est recommandé d'équiper les pièces d'un fil de manutention permettant leur préhension aisée à l'aide d'une pince.
Pour les applications nécessitant un refroidissement lent, le caisson fermé peut être déposé sur une table après sa sortie du four. Dans ce cas, il est conseillé d'augmenter le débit de gaz protecteur afin de minimiser le contact entre la charge et l'air ambiant.
Contôle de la température
Un thermocouple de charge flexible de type K peut être intégré en option dans le caisson afin de mesurer la température au plus près des pièces traitées. Pour une surveillance optimale du procédé, nous recommandons l'utilisation d'un afficheur numérique ou d'un enregistreur de température.
Equipement standard
- Température maximale : 1100°C
- Caisson de mise sous gaz avec couvercle amovible
- Fermeture du couvercle par son propre poids
- Poignée de manutention sur le couvercle
- Alimentation en gaz protecteur avec raccord rapide
- Tuyauterie d'entrée et de sortie du gaz traversant la façade du four
- Construction en acier réfractaire AISI 314 / 1.4841
- Compatible avec l'argon, l'azote et le Formiergaz (95 % N₂ / 5 % H₂)
- Thermocouple de charge type K disponible en option
