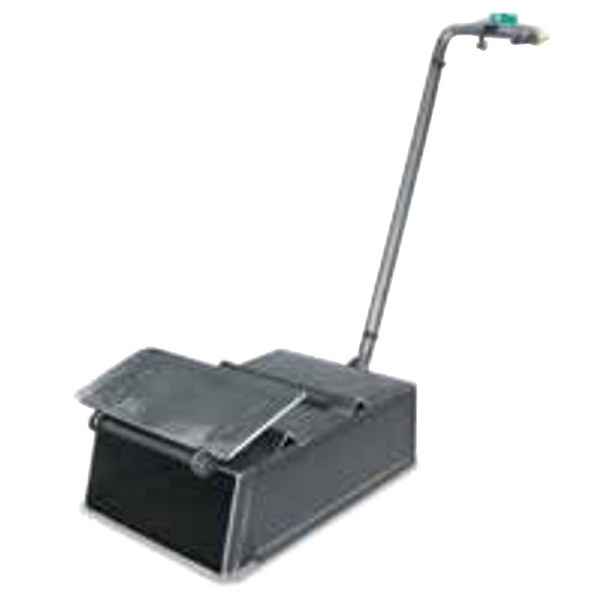

Caisson de trempe méthode II avec sonde de température pour le four ME 20/13

Les caissons de mise sous gaz à couvercle pivotant sont recommandés pour les traitements thermiques sous gaz protecteur de petites quantités de produits
en vrac devant ensuite être soumis à une trempe rapide dans de l‘huile ou de l‘eau. Les caissons à couvercle battant incliné sur la partie avant sont livrés
avec la conduite d‘alimentation en gaz fixée sur la face arrière. La conduite d‘alimentation passe à travers la façade du four.

Le caisson se place dans le four couvercle pivotant orienté vers l‘avant après avoir été rincé à l‘argon, à l‘azote ou à l‘azote hydrogéné (95/5). Le gaz protecteur est évacué par le couvercle rabattant en raison de la légère surpression générée à l‘intérieur du caisson.

Une fois le traitement thermique terminé, le caisson est retiré du four et la charge est déversée directement depuis le caisson dans le bac de trempe. Le
couvercle pivotant s‘ouvre en raison de la position inclinée du caisson. Le contact avec l‘air ambiant est ainsi réduit au minimum.

Tmax 1100 °C

· Pour gaz protecteurs non combustibles et gaz réactifs, argon, azote et azote hydrogéné (Formiergaz 95 % N₂ + 5 % H₂)

· Caisson de mise sous gaz avec couvercle pivoatnt, tuyau d‘alimentation en gaz protecteur fixée sur la face arrière

· Connexion de gaz protecteur par raccord rapide (flexible diamètre intérieur 9 mm)

· Tuyauterie pour entrée/sortie de gaz protecteur par la façade du four

· Fermeture du couvercle par son propre poids

· Support à poignée

· Alliage réfractaire 314 (AISI) matériau 1.4841 (DIN)

· Thermocouple de charge de type K pour l‘affichage de température
